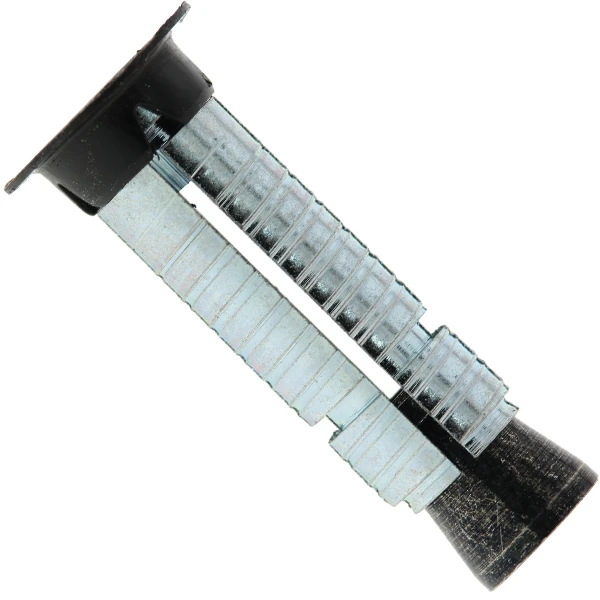

Cheville Métallique à Large Expansion Spit Prima Sans Vis – M6 X 50 Mm

Fixez différents éléments avec fiabilité en sélectionnant cette cheville métallique Spit Prima.

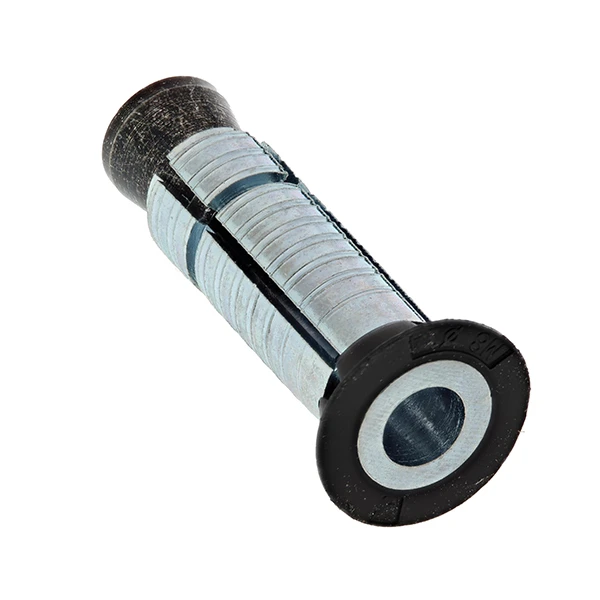

• Avec collerette et écrou relié au corps
• Modèle sans vis
• Conditionnement : boîte carton de 25 unités

Exemples de fixations adaptées :

• Porte industrielle
• Chauffe-eau
• Antenne parabolique
• Système d’air conditionné
• Auvent
• Signalisation

Matériaux compatibles :

• Parpaing creux avec ou sans enduit
• Brique creuse enduite ou non
• Dalle alvéolée précontrainte
• Béton non fissuré

Caractéristiques techniques :

Diamètre du filetage métrique	M6
Diamètre cheville	12 mm
Diamètre de perçage	12 mm
Longueur cheville	50 mm
Couple de serrage	10 N.m
Epaisseur minimale du matériau de base	100 mm
Profondeur maximale d’ancrage	37 mm
Distance minimale en bord de dalle	50 mm
Distance minimale entre fixations	60 mm
Diamètre de dégagement	7 mm
Profondeur minimale de perçage	60 mm
Diamètre intérieur du filetage cheville	6 mm
Longueur minimale du filetage cheville	50 mm

Performances :

Charge recommandée en cisaillement sur brique pleine	1 kN
Charge recommandée en cisaillement sur brique creuse	0.5 kN
Charge recommandée en cisaillement sur bloc de béton	0.8 kN
Charge recommandée en cisaillement sur dalle alvéolaire	1.25 kN
Charge recommandée en cisaillement sur béton non fissuré C20/25	3 kN
Charge recommandée en traction sur brique pleine	1.9 kN
Charge recommandée en traction sur brique creuse	0.15 kN
Charge recommandée en traction sur bloc de béton	0.2 kN
Charge recommandée en traction sur dalle alvéolaire	2.5 kN
Charge recommandée en traction sur béton non fissuré C20/25	3.6 kN
