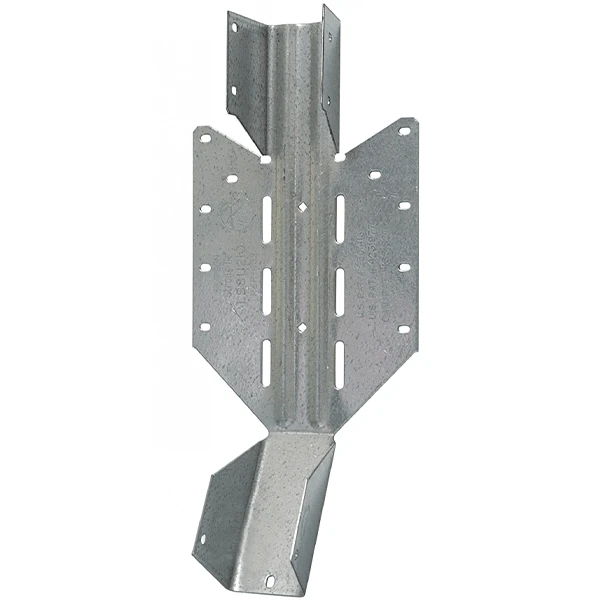

Étrier à Pente Et Orientation Réglable Largeur 63 Mm LSSU275/66

• Agréments techniques : ETA-08/0053;
• Déclarations de performance : FR-DoP-e08/0053;
• Matière : Acier galvanisé S250GD + Z275 suivant NF EN 10346 ou G90 suivant ASTM A653.
• Epaisseur : LSSU – 1,2 mm – 1,5 mm – 1,6 mm / LSU – 2 mm.

Applications
Bois

Support

• Porteur : bois massif, bois composite, bois lamellé-collé…
• Porté : poutres en I, massives, composites…

Domaines d’utilisation

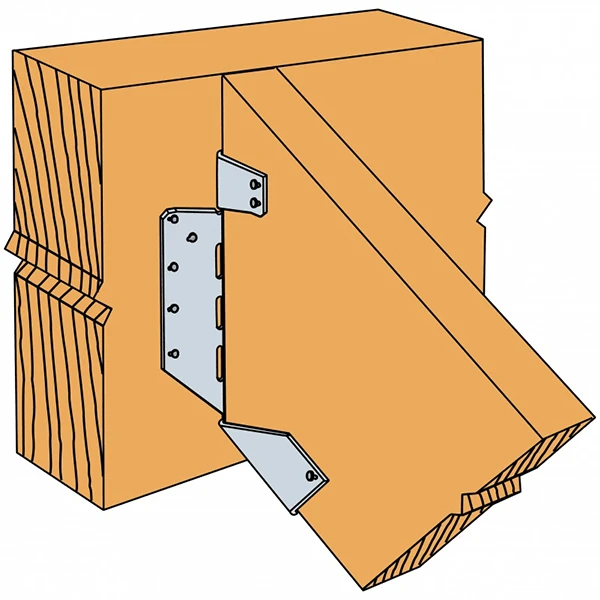

• Fixation de chevrons
• Arbalétriers
• Chevêtres…

Caractéristiques techniques :

Bois porté
Largeur	63 mm
Hauteur coupe min.	300 mm
Hauteur coupe max.	360 mm
Dimensions
A	66 mm
B	275 mm
C	90 mm
Epaisseur	1.5 mm
Fixations
Porteur
Config. pente	Nb 15
Config. pente	Type diamètre 4.0 x 50
Config. angle	Nb 15
Config. angle	Type diamètre 4.0 x 100
Porté
Nb	11
Type	diamètre 3.75 x 30 mm
Valeur caract. (kN)
Descendante
Config pente	bois porté C24 10.5
Config angle	bois porté C24 10.7
