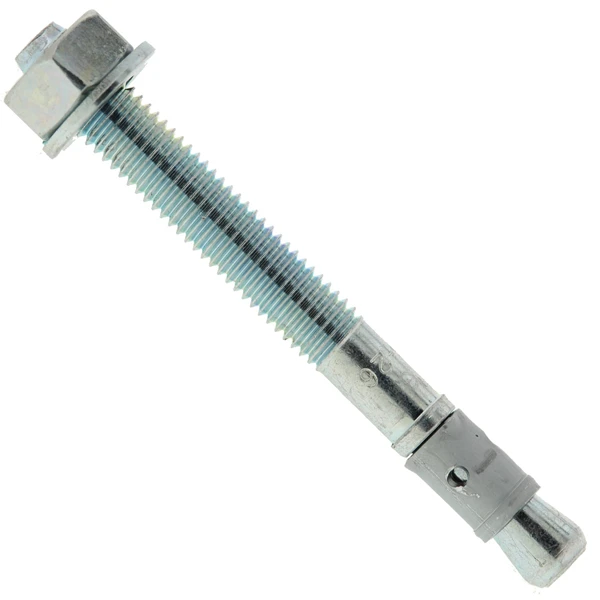

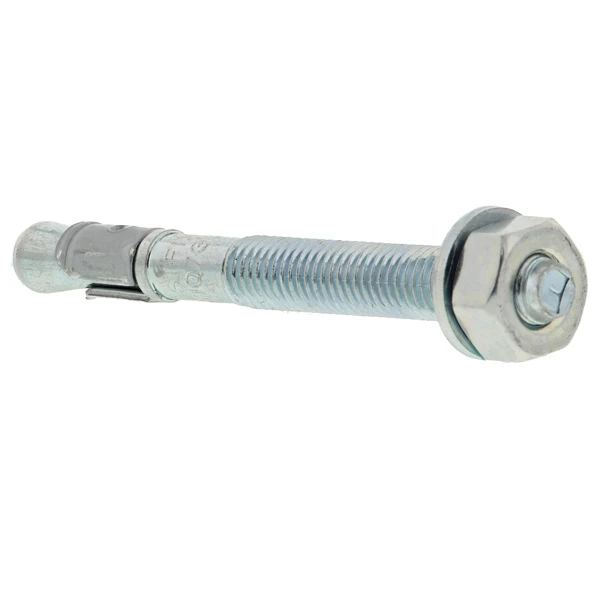

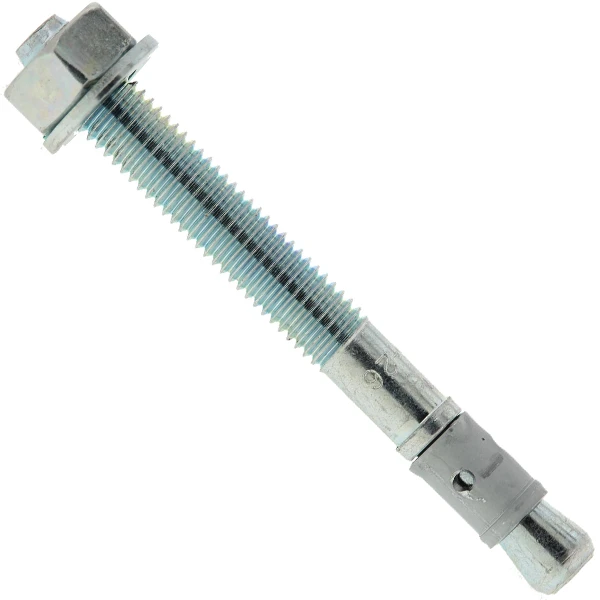

Goujon D’ancrage à Expansion Spit FIX3 Pour Béton – M20 X 170 Mm

Ce goujon d’ancrage Spit FIX3 vous permet d’obtenir une installation très robuste et fiable.

• Cheville à expansion par vissage à couple contrôlé.
• ETE option 7 : utilisation dans le béton non-fissuré.
• Expansion rapide grâce à la conception améliorée du clip.
• Angle de cône réduit pour une meilleure distribution de la charge.
• Filetage total assurant une plus grande amplitude de serrage.
• Avec écrous et rondelles déjà montés.
• Conditionnement : boîte de 10 unités.

Exemples d’applications :

• Montage charpentes et poutres en bois et en acier.
• Rails de guidages d’élévateurs.
• Portes portails industriels.
• Chemins de câbles, consoles et équerres métalliques.
• Installation de climatisation, ventilation et chauffage.

Caractéristiques techniques :

Dimensions :

Diamètre cheville	20 mm
Diamètre de perçage	20 mm
Longueur cheville	170 mm
Epaisseur minimale du matériau de base	160 mm
Profondeur maximale d’ancrage	100 mm
Epaisseur maximale pièce à fixer	30 mm
Distance minimale en bord de dalle	120 mm
Distance minimale entre fixations	100 mm
Diamètre de dégagement	22 mm
Profondeur minimale de perçage	130 mm
Dimensions de la clé pour chevilles	30 mm
Diamètre du filetage métrique	M20

Composition :

Corps du goujon	Façonné à froid, NFA 35-053 / Zinc électro-galvanisé (5 µm).
Douille	Façonnée à froid, NFA 35-231
Ecrou	Classe de résistance de l’acier 6 ou 8, ISO 898-2
Rondelle	Acier, NF E 25513
Filetage	Acier zingué

Performances :

Couple de serrage	160 N.m
Charge recommandée en cisaillement sur béton non fissuré C20/25	29 kN
Charge recommandée en traction sur béton non fissuré C20/25	24.05 kN
