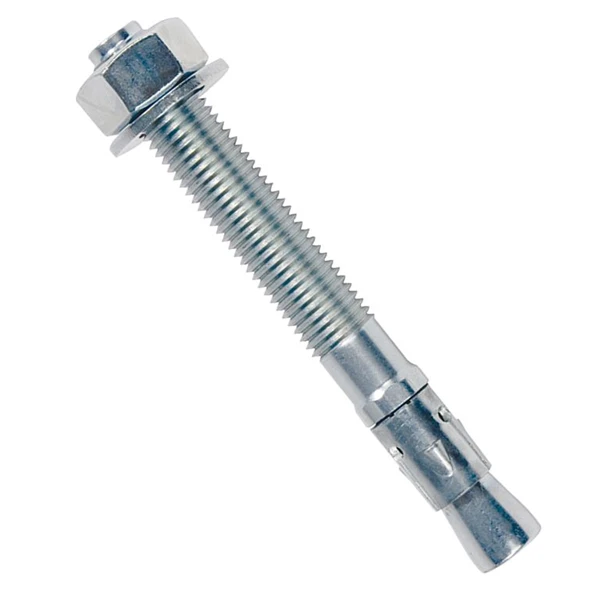

Goujon D’ancrage FBN II Lectrozingué 06 X 30 : Fischer 505528(45137)

• Goujon d’ancrage FBN II
• Acier électrozingué
• En plus des installations en attente et traversantes, le goujon d’ancrage convient également pour les montages à distance.
• Convient pour la fixation à l’intérieur de garde-corps, chemins de câbles et consoles.
• Homologation ATE

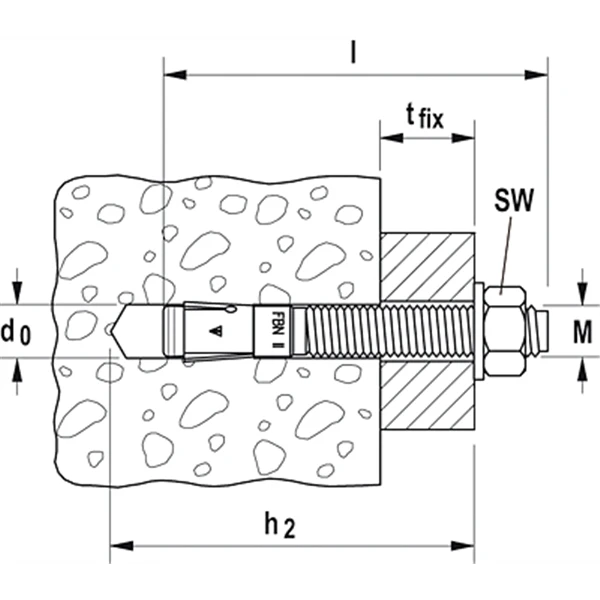

Caractéristiques techniques

Diamètre nominal du foret d0	6 mm
Profondeur de perçage mini. pour installation traversante h2	70 mm
Longueur de cheville l	75 mm
Epaisseur à fixer maxi. hef,stand/hef,red tfix	30/- mm
Filetage Ø x Longueur	M 6 x 35 mm
Ouverture de clé special char SW	10 mm

Matériaux

• Agréé pour :

  • Béton C20/25 à C50/60, non fissuré

• Convient également pour :

  • Béton C12/15
  • Pierre naturelle à structure dense

Applications

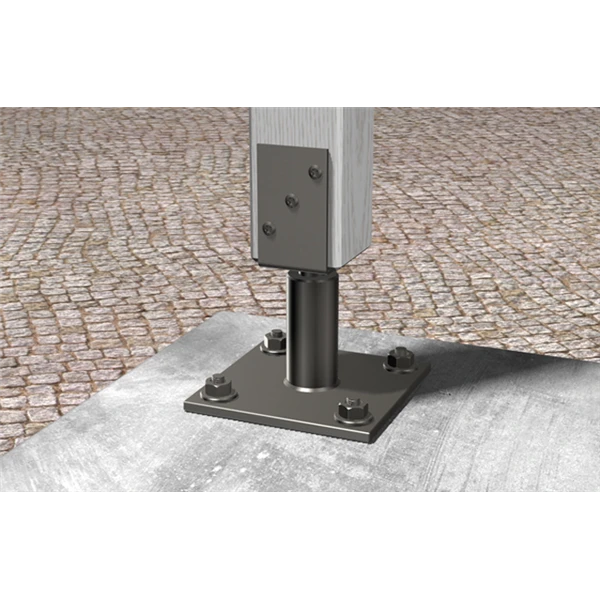

• Constructions métalliques
• Garde-corps
• Consoles
• Échelles

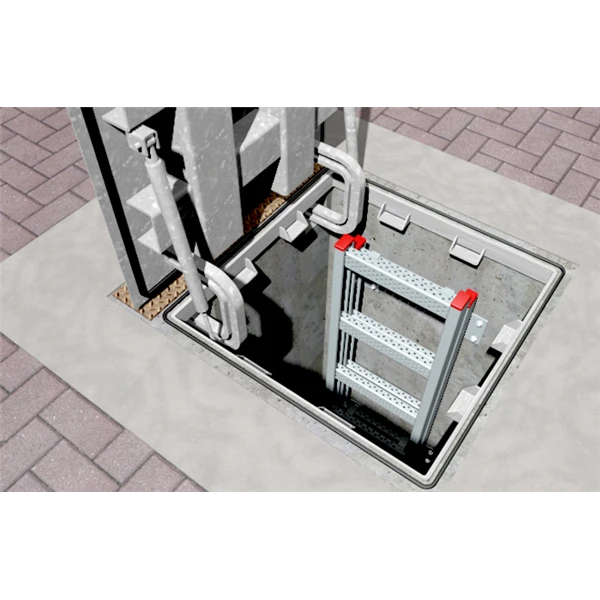

• Chemins de câbles
• Machines
• Escaliers
• Portails
• Façades

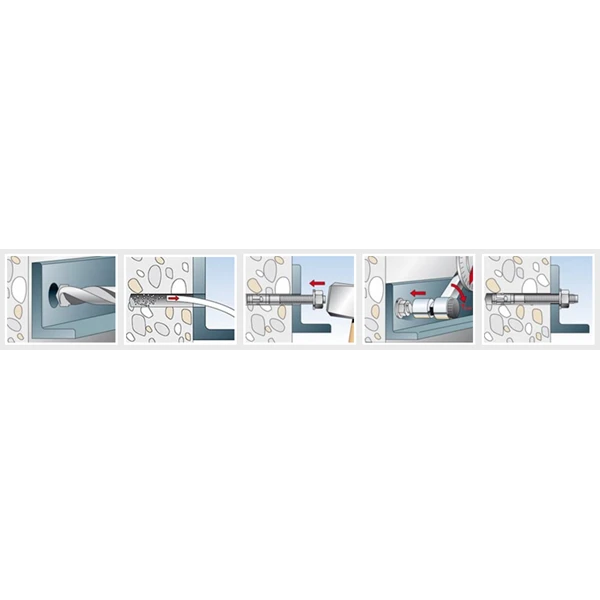

Fonctionnement / Montage

• Le goujon FBN II convient pour le montage en attente et le montage traversant ; dans certaines conditions, il convient également pour le montage à distance.
• Avant le montage, placer l’écrou hexagonal dans la position optimale (l’extrémité du goujon doit dépasser d’environ 3 mm de l’écrou).
• Lors du serrage, le goujon est tiré dans la bague d’expansion et l’expanse contre les parois du trou de forage.
• Le marquage de tête permet un contrôle aisé de l’ancrage.
• Pour l’installation en série, nous recommandons l’utilisation de l’outil de pose pour goujons d’ancrage FABS (article n° 077937.)
