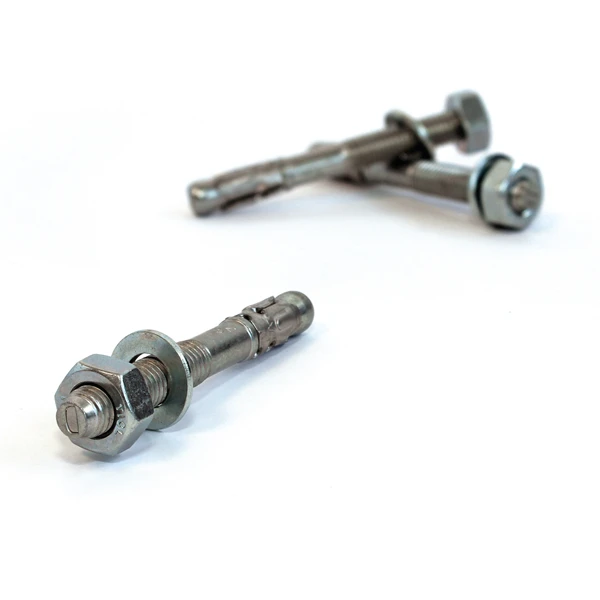

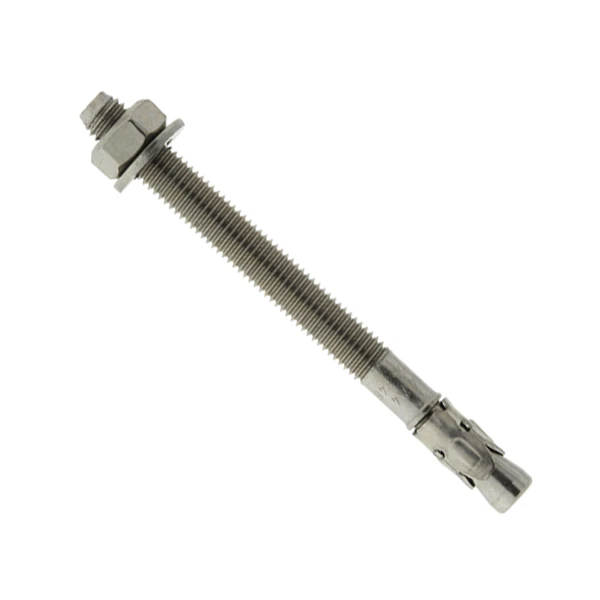

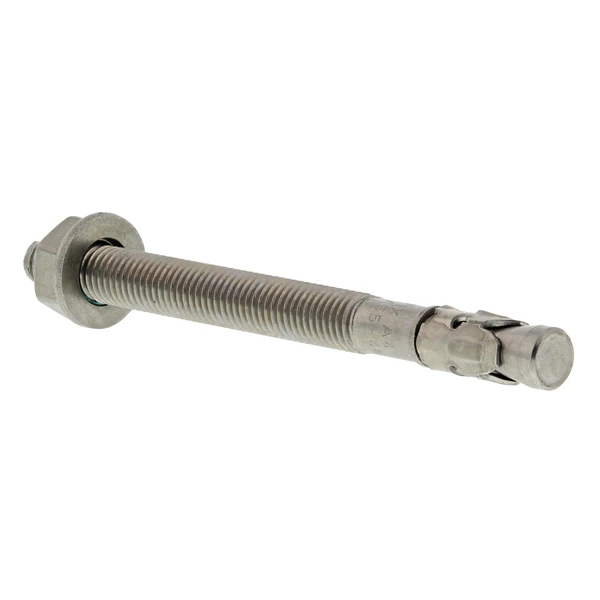

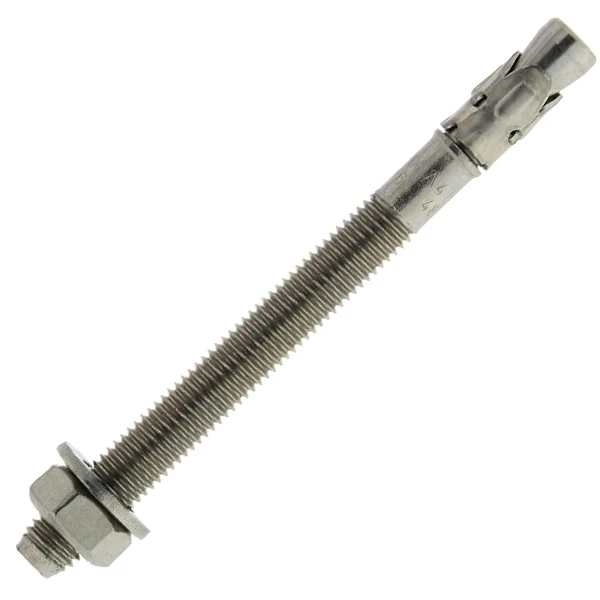

Goujon D’ancrage Spit FIX Z En Inox A4 – M8x90/40-27 Mm 055343

Caractéristiques
Diamètre du filetage (d)	Ø 8 mm
Diamètre de perçage (do)	Ø 8 mm
Diamètre du passage de la cheville (df)	Ø 9mm
Longueur totale maximale	90 mm
Couple serrage (Tinst)	20 Nm
Profondeur d’ancrage minimum
Profondeur d’ancrage minimum (hefmin)	35 mm
Profondeur d’enfoncement (hnom)	42 mm
Épaisseur min. de la pièce à fixer	27 mm
Épaisseur maximale de la pièce à fixer (tfix)	40 mm
Profondeur de perçage (ho)	52 mm
Épaisseur minimum du support (hmin)	100 mm
Profondeur d’ancrage maximum
Profondeur d’ancrage maximale (hefmax)	48 mm
Profondeur d’enfoncement (hnom)	55 mm
Épaisseur maximale de la pièce à fixer (tfix)	27 mm
Profondeur de perçage (ho)	65 mm
Épaisseur minimum du support (hmin)	100 mm

Composition et normes

• Corps Acier N° 1.4404 (A4), 1.4578, NF EN 10088.3
• Douille : Acier N° 1.4404 laminé à froid, NF EN 10088.3
• Rondelle : Acier inoxydable A4,NF EN 20898
• Ecrou hexagonal : Acier inoxydable A4-80, NF EN 20898-2

Domaine d’application

• Charpentes et poutres en bois et en acier
• Rails de guidage d’élévateurs
• Portes et portails industriels
• Cornières de soutien de maçonneries
• Systèmes de stockage
